Grundlegende Informationen.
Modell Nr.
PCS50K
Natur Wave String
Sinus Wechselrichter
Art
DC / AC-Wechselrichter
Transportpaket
Wooden Package
Spezifikation
2100mm*800mm*1000mm
Warenzeichen
ARK
Herkunft
China
Produktbeschreibung

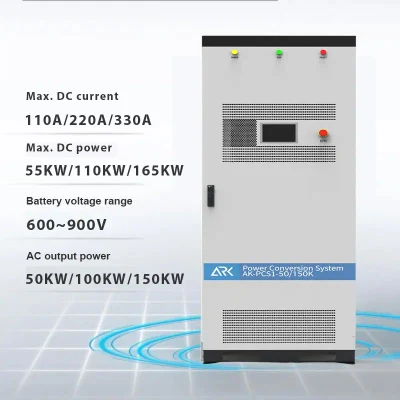

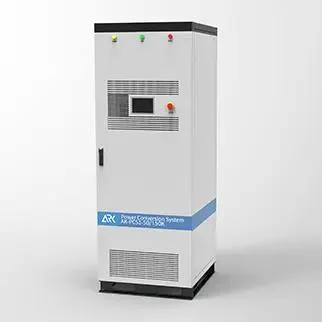

Das Power Conversion System (PCS) der Serie AK-PCs1 besteht hauptsächlich aus Wechselstromverteilung, Transformator, Solarwechselrichter, bidirektionalem DC/AC-Modul, Energiespeicher, DC/DC-Modul, Überwachungssystem usw. Es nimmt ein modulares Design mit hoher Integration, flexibler Leistungskonfiguration und kompakter Größe an, das für verschiedene Anwendungsszenarien geeignet ist. Es kann die Photovoltaik-Stromerzeugung effizient nutzen, um die Anwendungsanforderungen kleiner und mittlerer Mikronetz- und Industrie- und Gewerbegebäude zu erfüllen.
![50kw Hybrid Solar Storage Inverter on and off Grid Three-Phase Self-Contained Inverter Support N+1 Power Conversion System PCS](http://img6.grofrom.com/www.tixianelectricshop.de/226f3j00cJRVIoNBlgrw/50kw-Hybrid-Solar-Storage-Inverter-on-and-off-Grid-Three-Phase-Self-Contained-Inverter-Support-N-1-Power-Conversion-System-PCS.webp)
![50kw Hybrid Solar Storage Inverter on and off Grid Three-Phase Self-Contained Inverter Support N+1 Power Conversion System PCS](http://img6.grofrom.com/www.tixianelectricshop.de/226f3j00cAYVHZnJwgzm/50kw-Hybrid-Solar-Storage-Inverter-on-and-off-Grid-Three-Phase-Self-Contained-Inverter-Support-N-1-Power-Conversion-System-PCS.webp)
1. Modularer Aufbau für flexible Leistungskonfiguration
2. Bidirektionales Power Conversion System einschließlich AC/DC, DC/DC
3. Eingebauter Transformator für direkten Netzanschluss

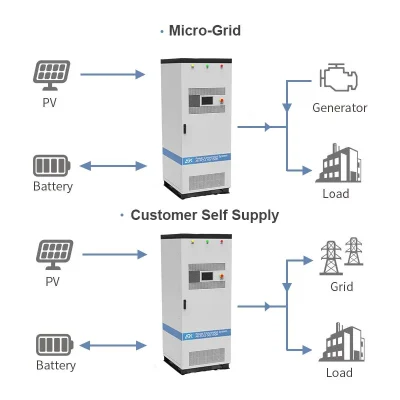

4. Stützen Sie selbst-Erzeugung, Mikro-Grid Anwendung

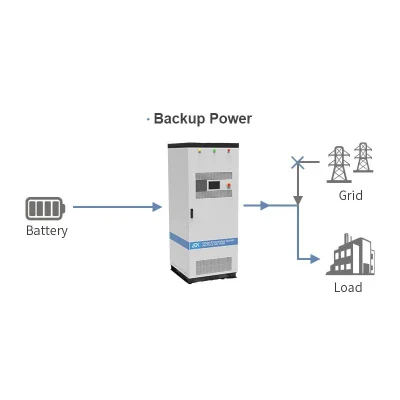

5. Unterstützung auf / aus Gitter
6. Zweistufige Topologie, großer DC-Eingangsspannungsbereich
7. Mehrfachkommunikation durch RS 485, CAN und Ethernet
8. Unterstützung, um PV-Schnittstelle hinzuzufügen und hybride Funktionen zu erreichen
![50kw Hybrid Solar Storage Inverter on and off Grid Three-Phase Self-Contained Inverter Support N+1 Power Conversion System PCS](http://img6.grofrom.com/www.tixianelectricshop.de/226f3j00oJUVLAFrlgpw/50kw-Hybrid-Solar-Storage-Inverter-on-and-off-Grid-Three-Phase-Self-Contained-Inverter-Support-N-1-Power-Conversion-System-PCS.webp)
![50kw Hybrid Solar Storage Inverter on and off Grid Three-Phase Self-Contained Inverter Support N+1 Power Conversion System PCS](http://img6.grofrom.com/www.tixianelectricshop.de/226f3j00ewYWPfFcEupJ/50kw-Hybrid-Solar-Storage-Inverter-on-and-off-Grid-Three-Phase-Self-Contained-Inverter-Support-N-1-Power-Conversion-System-PCS.webp)
![50kw Hybrid Solar Storage Inverter on and off Grid Three-Phase Self-Contained Inverter Support N+1 Power Conversion System PCS](http://img6.grofrom.com/www.tixianelectricshop.de/226f3j00MwYlLHOslrgd/50kw-Hybrid-Solar-Storage-Inverter-on-and-off-Grid-Three-Phase-Self-Contained-Inverter-Support-N-1-Power-Conversion-System-PCS.webp)
Modelltyp | AK-PCS1-50K | AK-PCS1-100K | AK-PCS1-150K |
Dienstprogramm-interaktiver Modus | |||
Batteriespannungsbereich | 600 - 900 V | ||
Max. Gleichstrom | 110 A | 220A | 330A |
Max. Gleichstromversorgung | 55 kW | 110 kW | 165 kW |
Wechselspannung | 400 V +/- 15 % | ||
Wechselstrom | 72 A | 144 A | 216 A |
Nennausgangsleistung AC | 50 kW | 100 kW | 150 kW |
Wechselfrequenz | 50 Hz / 60 Hz +/-2,5 Hz | ||
Ausgang THDi | ≤ 3 % | ||
AC PF | -1 bis 1 | ||
Eigenständiger Modus | |||
Batteriespannungsbereich | 600 - 900 V | ||
Max. Gleichstrom | 110A | 220A | 330A |
AC-Ausgangsspannung | 400 V +/- 10 % | ||
AC-Ausgangsstrom | 72 A (max. 79 A) | 144 A (max. 158 A) | 216 A (max. 237 A) |
Nennausgangsleistung AC | 50 kW | 100 kW | 150 kW |
Max. Netzstrom | 55 kW | 110 kW | 165 kw |
Ausgang THDu | ≤ 3 % (lineare Last) | ||
Wechselfrequenz | 50 Hz / 60 Hz | ||
Überlastfähigkeit | 110 %: 10 min 120 %: 1 min | ||
Physisch | |||
Maximale Effizienz | ≥ 97 % | ||
Kühlung | Zwangskühlung | ||
Rauschen | ≤ 70 dB | ||
Gehäuse | IP20 (IP54 optional mit Außenschrank) | ||
Max. Höhe | 3000 m (> 2000 m Leistungsminderung) | ||
Betrieb Umgebungstemperatur | -20 - +50 Grad, Leistungsminderung über 45 Grad | ||
Luftfeuchtigkeit | 5 % - 95 % nicht kondensierend | ||
Abmessungen (H x B x T) | 2100 mm x 800 mm x 1000 mm | ||
Gewicht | 700 KGS | 1000 KGS | 1100 KGS |
Installation | Vertikale Installation | ||
Andere | |||
Isolation | Integrierter Transformator | ||
Schutz | OTP, AC OVP/UVP, OFP/UFP, AC-Phasenumkehr, Lüfter/Relaisfehler, OLP, GFDI, Anti-Islanding | ||
Wechselstromanschluss | Netzanschl.: 3-phasig + PE Netzunabhängige 3-Phasen + N + PE | ||
Anzeigen | 10,1-Zoll-Touchscreen | ||
Support-Sprachen | Englisch (andere Sprachen auf Anfrage) | ||
Kommunikation | RS 485, CAN, Ethernet |
