Grundlegende Informationen.
Modell Nr.
VL-HS8KW
Marke
V-Land
Art
DC / AC-Wechselrichter
Energiequelle
Solarenergie
Schaltungstopologien
Vollbrücken
Natur Wave String
Sinus Wechselrichter
Signalform der Ausgangsspannung
Reine Sinuswelle/wie Eingang (Bypass-Modus)
Nennwirkungsgrad
>88%(Peak)
Effizienz im Linienmodus
>95%
Leistungsfaktor
0,9-1,0
Nennausgangsspannung eff
100-110-120VAC / 220-230-240VAC
Ausgangsspannungsregelung
±10% RMS
Ausgangsfrequenz
50Hz ± 0.3Hz/60Hz ± 0.3Hz
Kurzschlussschutz
ja( 1sec nach Fehler )
Typische Übertragungszeit
10ms (max.)
thd
< 10 %
Kurzschlussschutz Ausgang
Leistungsschalter
Overload Protection (SMPS Load)
Leistungsschalter
Nenneingangsfrequenz
50Hz oder 60Hz
Nennspannung
100-110-120VAC / 220-230-240VAC
Anzeigen
Status-leds / Status-leds + lcd
Transportpaket
Standard Export Package
Spezifikation
720*470*290mm
Warenzeichen
V-land
Herkunft
China
Produktionskapazität
1000000PCS/Year
Produktbeschreibung
| VL-HS | |||||||||
| Modell | 1,0KW | 2,0KW | 3,0KW | 4,0KW | 5,0KW | 6,0KW | 8,0KW | 10,0KW | 12,0KW |
| Kontinuierliche Ausgangsleistung | 1,0KW | 2,0KW | 3,0KW | 4,0KW | 5,0KW | 6,0KW | 8,0KW | 10,0KW | 12,0KW |
| Überspannungsschutz (20ms) | 3,0KW | 6,0KW | 9,0KW | 12,0KW | 15,0KW | 18,0KW | 24,0KW | 30,0KW | 36,0KW |
| Signalform der Ausgangsspannung | Reine Sinuskurve/wie Eingang (Bypass-Modus) | ||||||||
| Nennwirkungsgrad | >88% (Spitze) | ||||||||
| Effizienz Im Linienmodus | >95% | ||||||||
| Leistungsfaktor | 0,9-1,0 | ||||||||
| Nennausgangsspannung eff | 100-110-120Vac / 220-230-240Vac | ||||||||
| Ausgangsspannungsregelung | ±10 % RMS | ||||||||
| Ausgangsfrequenz | 50Hz ± 0,3Hz/60Hz ± 0,3Hz | ||||||||
| Kurzschlussschutz | Ja( 1sec nach Fehler ) | ||||||||
| Typische Übertragungszeit | 10ms (max.) | ||||||||
| THD | < 10 % | ||||||||
| Nominale Eingangsspannung | 12,0Vdc / 24,0Vdc / 48,0Vdc | 24,0Vdc / 48,0Vdc | 48,0Vdc | ||||||
| Minimale Startspannung | 10,0Vdc / 10,5Vdc für 12Vdc-Modus | *2 für 24Vdc, *4 für 48Vdc; | |||||||
| Alarm bei niedriger Batteriespannung | 10,5Vdc / 11,0Vdc für 12Vdc-Modus | ||||||||
| Batteriestand Niedrig | 10,0Vdc / 10,5Vdc für 12Vdc-Modus | ||||||||
| Alarm Für Hohe Spannung | 16,0Vdc für den 12Vdc-Modus | ||||||||
| Spannung bei niedriger Batteriespannung wiederhergestellt | 15,5Vdc für den 12Vdc-Modus | ||||||||
| Verbrauch Im Leerlauf – Suchmodus | < 25 W bei Stromsparfunktion (siehe Tabelle ) | ||||||||
| Ausgangsspannung | Abhängig vom Batterietyp (siehe Tabelle 2,5.2) | ||||||||
| Nennwert Des Ladegeräts | 10A | 20A | 30A | 40A | 40A | 40A | 50A | 80A | 80A |
| Max. Ladungsleistung | 1/3 Nennleistung (siehe Tabelle 2,5.3) | ||||||||
| Anfangsspannung der Batterie für Start | 10-15,7Vdc für 12Vdc-Modus | 15,7Vdc für den 12Vdc-Modus | |||||||
| Überladeschutz S. d. | 15,7Vdc für den 12Vdc-Modus | ||||||||
| Batterietemperatursensor (Optional) | Ja (siehe Tabelle ) Abweichungen in der Ladespannung und der S.D-Spannung Basis auf der Batterietemperatur . | ||||||||
| Eingangsspannungskurve | Sinuswelle (Raster oder Generator) | ||||||||
| Nennspannung | 100-110-120Vac / 220-230-240Vac | ||||||||
| Max. Eingangsspannung AC | 150Vac für 120Vac-LV-Modus; 300VAC für 230Vac-HV-Modus; | ||||||||
| Nominale Eingangsfrequenz | 50Hz oder 60Hz | ||||||||
| Low-Freq-Auslösung | 47±0,3Hz für 50Hz, 57±0,3Hz für 60Hz | ||||||||
| Hochfrequenz Auslösung | 55±0,3Hz für 50Hz, 65±0,3Hz für 60Hz | ||||||||
| Überlastschutz (SMPS-Last) | Leistungsschalter | ||||||||
| Kurzschlussschutz Ausgang | Leistungsschalter | ||||||||
| Nennwert des Bypass-Schalters | 10A | 20A | 30A | 40A | 40A | 40A | 50A | 80A | 80A |
| Nennleistung des Übertragungsschalters | 30Amp | 40Amp | 80Amp | ||||||
| Bypass ohne Batterie angeschlossen | Ja (Optional) | ||||||||
| Max. Bypass-Strom | 30Amp | 40Amp | 80Amp | ||||||
| Montage | Wandhalterung | ||||||||
| Abmessungen des Wechselrichters (L* B*H) | 340* 420* 200mm | 425*375*200mm | 560*420*235mm | 655*490*240mm | |||||
| Gehäusegröße des Wechselrichters (L*B*H) | 415* 440* 300mm | 500*495*300mm | 660*470*310mm | 720*470*290mm | |||||
| Gewicht des Wechselrichters (Solar) KG | 16 | 20 | 26,5 | 31,5 | 33,5 | 37,5 | 56,5 | 58,5 | 61,5 |
| Versandgewicht (Solar-CHG)KG | 19 | 22 | 29,5 | 38 | 40 | 44 | 63,5 | 66 | 68,5 |
| Anzeigen | Status-LEDs / Status-LEDs + LCD | ||||||||
| Standardgarantie | 2 Jahre (optional) | ||||||||
1. Reiner Sinus-Ausgang ist für verschiedene Lasten geeignet. Es kann mit gemischter Stromversorgung wie Netz-/Dieselgeneratoren verwendet werden Automatische Abschaltung
2. 5 Funktionen: Netzüberbrückung, Netzladung, Solarladung, Inverter, UPS
3. Eingebauter MPPT / Solar-Ladecontroller (Controller-Leistung 40/60A/80A/120A optional)
4. Enthält Relais-Schalten und AC/DC-Leistungsschalter, mit mehreren Schutzvorrichtungen wie Unterspannung / Überspannung / Kurzschluss / Überlast / Übertemperatur
5. DIP-Schalter Auswahl: Batterie Unterspannung Punkt, Eingang AC-Bereich, Energiesparmodus, Ausgangsfrequenz, Prioritätsmodus
6. Der Wirkungsgrad ist 3~5% höher als die gewöhnliche Leistungsfrequenz-Serie, und der Eigenverbrauch wird um 30%~50% reduziert
7. Professionelle Off-Grid-Solarsystem-Lösungen (optional)
8. Fernbedienungsschnittstelle RJ11 / RJ45 und RS232 / 485 Fernbedienungskonsole (optional), App-Eigenschaften-Optionen
9. Reine Sinus-Serie Wechselrichter sind für erneuerbare Energien Systeme, Solar-Photovoltaik-Systeme, Fahrzeuge, Schiffe, Marine und Notfall-Anwendungen geeignet.

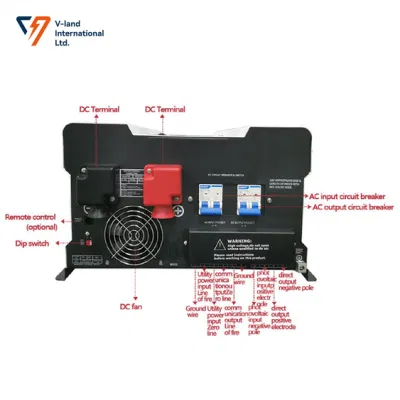

Alle Stecker sollten wie auf dem Bild gezeigt in einer 1:1-Korrespondenz geführt werden.

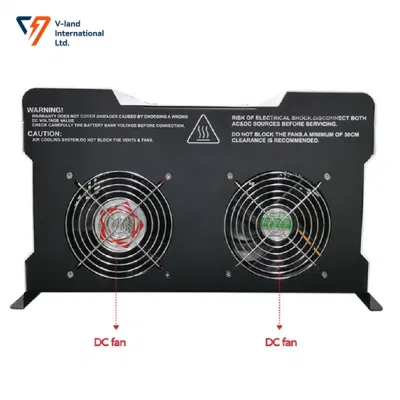

Der Lüfter arbeitet automatisch, um eine Überhitzung des Wechselrichters zu verhindern.
