Grundlegende Informationen.
Modell Nr.
Solarkabel-Baugruppe
Gestalten
Runde
Schnittstellen Typ
Energy Storage Connector
Zertifizierung
VDE, RoHS, ISO9001, CCC, UL, cUL, IATF16949, Reach
Geben Sie 1 ein
Kabelbaum
Geben Sie 2 ein
Kabelbaugruppe
Geben Sie 3 ein
Solarkabel-Baugruppe
Geben Sie 4 ein
Energiespeicherkabel
Geben Sie 5 ein
Verbindungskabel für Backup-Speicher
Geben Sie 6 ein
Batteriespeicherkabel
Geben Sie 7 ein
gleichstromkabel
Geben Sie 8 ein
Batteriekabel
Transportpaket
Carton
Spezifikation
Customized
Herkunft
China
HS-Code
8544601290
Produktbeschreibung
https://xsdsingder.en.made-in-china.com/product-list-1.html
Überblick

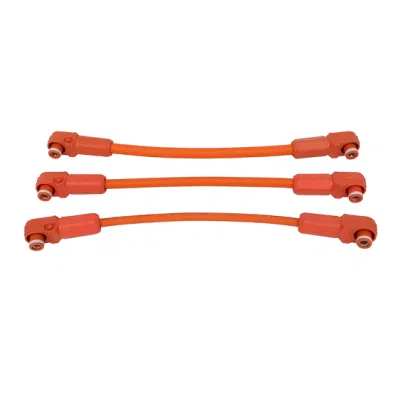

| Produkt | Solarkabel-Baugruppe DC-Batteriekabel Energiespeicherkabel für ESS | |
| Stecker/Buchse | Nennstrom | 60A~600A |
| Nennspannung | 300V~2000V | |
| Betriebstemperatur | -40~125C | |
| Draht | Modell | NSGAFÖU Gummidraht, UL1015, UL10269, UL11627, UL3321, UL3271 usw. |
| Größe | 1 mm2~120 mm2 | |
| Öse/Klemme | Modell | SC1,5~SC120 |
| Anwendbarer Kabelbereich | 1 mm2~120 mm2 | |
| Gewölbtes Rohr | Optional | |
| Funktionen | IP67 Wasserdicht, schwer entflammbar, Hochtemperaturhemmend | |
| Berührungsfest, Sicheres Handling, Langlebiges Design, Zuverlässige Verbindung | ||
| Schnellverriegelung, Druck-zu-Freigabe-Design, hohe Druckfestigkeit | ||
| Anwendung | Solarenergiespeichersystem (ESS) | |
| Energiespeicherschrank, Akkupack, Batteriespeicher | ||
| Energiespeicher-Konverter, Energie-Energiespeicher-System | ||
| Überprüfung | UL, VDE, CCC, ISO 9001, IATF 16949, RoHS, REACH usw. | |
| OEM | Herzlich Willkommen | |

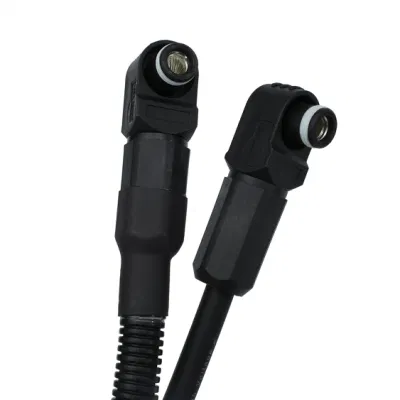

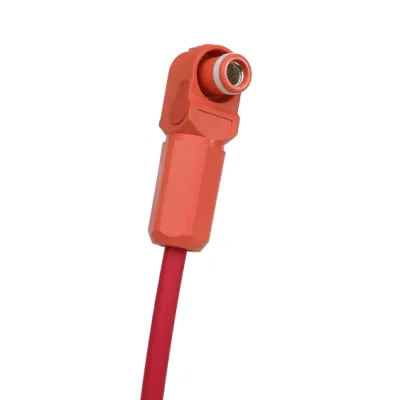

Stecker/Buchse-Modell
Datenblatt Für Stecker
| 1. Material |
| Shell: PA66+30%GF |
| Elektrische Kupferreihe: Messing, schieberbeschichtet |
| 2. Elektrische Leistung |
| NENNSTROM: 60A,100A,120A,150A,200A, 350A |
| Nennspannung: DC690V |
| Impulsstandspannung: AC5000V, Leckage≤1mA |
| Isolationswiderstand: DC1000V, Widerstandswert≥1000MΩ |
| 3. Betriebsumgebung |
| Betriebstemperatur: -40ºC~125ºC |
| Luftfeuchtigkeit bei Betrieb: 5%~95% rel. Luftfeuchtigkeit |
| Flammbeständigkeit: UL94 V-0 |
| Salzsprühnebeltest: 48h |
Socket-Datenblatt
| 1. Material |
| Shell: PA66+30%GF |
| Elektrische Kupferreihe: Messing, schieberbeschichtet |
| 2. Elektrische Leistung |
| Nennstrom: 100A, 150A, 200A, 250A, 350A |
| Nennspannung: DC690V |
| Impulsstandspannung: AC5000V, Leckage≤1mA |
| Isolationswiderstand: DC2500V, Widerstandswert≥2000MΩ |
| 3. Betriebsumgebung |
| Betriebstemperatur: -40ºC~125ºC |
| Luftfeuchtigkeit bei Betrieb: 5%~95% rel. Luftfeuchtigkeit |
| Flammbeständigkeit: UL94 V-0 |
| Salzsprühnebeltest: 48h |
Drahtmodell
Modell | Größe | Nennspannung | Nenntemperatur | Isolierung | Leiter |
| UL1015 | 20~2/0AWG | 600V | 105ºC | PVC | Verzinntes oder blankes, Litze oder massives Kupfer |
| UL10269 | 20~2/0AWG | 1000V | 105ºC | PVC | |
| UL11627 | 20~2/0AWG | 2000V | 105ºC | PVC | |
| UL3271 | 20~2/0AWG | 600V | 125ºC | XLPE | |
| UL3321 | 20~2/0AWG | 600V | 150ºC | XLPE | |
| NSGAFÖU | 1,5~120mm² | 1,8/3KV | -40~90ºC | Gummi |

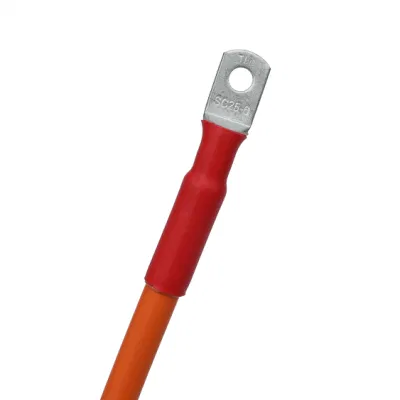

Modell Mit Öse/Anschlussklemme
| Modell | Drahtbereich A.W.G.(mm2) | Gewindestift (mm) | Material | |
| Min. | Max. | Cu | ||
| SC1,5 | 12AWG (1,5 mm2) | 4,3 | 6,4 | |
| SC2,5 | 14AWG (2,5 mm2) | 4,3 | 8,4 | |
| SC4 | 12AWG (4 mm2) | 4,3 | 8,4 | |
| SC6 | 10AWG (6 mm2) | 4,3 | 8,4 | |
| SC10 | 8AWG (10 mm2) | 4,3 | 13 | |
| SC16 | 6AWG (16 mm2) | 4,3 | 10,5 | |
| SC25 | 4AWG (25 mm2) | 4,2 | 10,5 | |
| SC35 | 2AWG (35 mm2) | 6,4 | 10,5 | |
| SC50 | 1/0AWG (50 mm2) | 5,3 | 13 | |
| SC70 | 2/0AWG (70 mm2) | 5,3 | 13 | |
| SC95 | 3/0AWG (95 mm2) | 6,4 | 15 | |
| SC120 | 4/0AWG (120 mm2) | 6,4 | 17 | |
Zertifizierung
https://xsdsingder.en.made-in-china.com/company-Dongguan-XSD-Cable-Technology-Co-Ltd-.html
Seit unserer Gründung im Jahr 2013 ist XSD Cable einer der professionellen Hersteller im Bereich Draht und Kabel. Wir sind ein Komplettanbieter für Drähte, Kabel, Kabelkonfektionierung. Wir bedienen jetzt eine breite Palette von Marktsegmenten umfasst: Neue Energie, industrielle Anwendungen, Hausgeräte und Ausrüstung, Automobil-Anwendung, Robotik-Anwendung, etc. XSD Kabel wurde von UL, CSA und CCC zertifiziert, und das Qualitätssystem ist in Übereinstimmung mit ISO 9001 und IATF 16949. Unser Ziel ist es, Ihnen einen erstklassigen Service zur Realisierung Ihres Projekts zu bieten.★Hauptprodukte: UL AWM-Kabel, Kabelbaum , Kabelbaum , Solarkabel , Solarkabelbaum , Solarkabelbaum, MC4 Überbrückungsdraht, Energiespeicherkabel , Kabelmontage , Kfz-Draht, Industriedraht , Anschlussdraht, PV-Draht, Roboterkabel, Hochtemperaturkabel, LSZH-Kabel, Halogenfreies Kabel, Flachbandkabel, USB-Kabel, HDMI, DVI, VGA usw.
★Isolationsmaterialien: PVC/PE/PP/XLPE/LSZH/PTFE/PFA/FEP/SILIKONKAUTSCHUK/TPU/TPE/Gummi und so weiter.
★Unser Vorteil:
1 Wochen, um Ihre Probe zu beenden.
2 Stunden zu bieten mit wettbewerbsfähigen Preis in schnellste.
3 Vorteile sind ausgezeichnete Qualität, überlegener Service, bester Preis.
6.800 m2 Werksbereich zur Vorbereitung Ihrer Bestellung.
7 Tage, um Ihre Bestellung am schnellsten abzuschließen.
10 Jahre Erfahrung in der Herstellung von Draht und Kabel.
80 Sätze von Hauptproduktionsanlagen und wird mehr in der Zukunft.
Wir sind daran interessiert, mehr zu reden und Sie mehr zu unterstützen , ob es sich um ein Abkommen handelt oder nicht. Bitte kontaktieren Sie uns ohne zu zögern , wenn Sie irgendwelche Anforderungen haben. Kontaktieren Sie uns : https://xsdsingder.en.made-in-china.com/contact-info.html
