Grundlegende Informationen.
Modell Nr.
SMSH-1KW
Spannung
24V
Garantie (Jahr)
5years
pv-Kombinationsbox
16A
Erforderliche Dachbereiche
1 m2 für 150W
Schutz
Polarität umgekehrt, Spannungsstoß, Überstrom
Wirkungsgrad von Solarmodulen
17 %
Ausgangsfrequenz
50Hz/60Hz
Systemkapazität
1-15kw verfügbar
mppt-Spannungsbereich
300-1000V
Solarpanel-Rack
Optional
Kurve
thd<2 %
Zubehör
Alles inklusive
Wasserdichtigkeit
IP67
Transportpaket
Carton
Warenzeichen
SunMaster
Herkunft
Zhejiang, China
HS-Code
8502390000
Produktionskapazität
50000pieces/Year
Produktbeschreibung

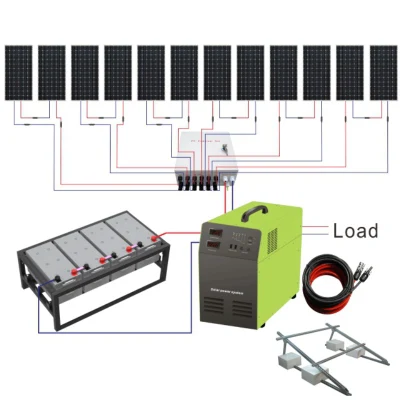

| Anschlussplan |
| Konfigurationsliste |
| Element | Zertifizierung | Beschreibung | Q'ty | Garantie |
| Solarmodul | TÜV/IEC/EG | Mono oder Poly | 8 Stück | 20 Jahre |
| Umrichter | CGC/CQC/VDE | Eine (MPPT)-Verfolgung/eine Phase 220V, 2000W/SM-SH2000 | 1 Satz | 5 Jahre |
| Verteilerkasten (optional) | CE | Beleuchtungsschutz. Luftschalter, Fusegar, Messerschalter, | 1 Satz | 5 Jahre |
| Montagesystem | CE | Schrägdachhalterung/Zementbodenhalterung/Bodenhalterung | 1set | 10 Jahre |
| PV-Kabel | TÜV/UL | DC-ANSCHLUSS PV1-F | 20m | 10 Jahre |
| AC-Anschluss YJV-3 4 mm2 | 5m | 10 Jahre |

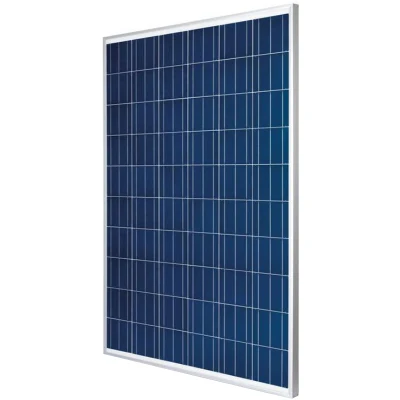

| Solarpanel |
| Typ | MONO | POLY | ||
| Leistungsklasse | 280W | 335W | 270W | 320W |
| Leerlaufspannung (Voc) | 38, 1 | 9, 36 | 38, 1 | 45, 8 |
| Kurzschlussspannung (Isc) | 9, 27 | 46 | 9, 23 | 9, 15 |
| Max. Versorgungsspannung (VMP) | 8, 84 | 8, 76 | 31, 1 | 37, 2 |
| Max. Stromstärke (Imp) | 8, 84 | 8, 76 | 8, 69 | 8, 61 |
| Effizienz | ≥17, 1 % | ≥17, 2 % | ≥16, 5 % | ≥16, 4 % |
| Abmessungen (mm) | 1650 x 991 x 35 | 1960 x 991 x 35 | 1650 x 991 x 35 | 1960 x 991 x 35z |
| Gewicht (kg) | 18±5 % | 22, 5±5 % | 18±5 % | 22, 5±5 % |
| Solar-Wechselrichter |
| Umgebungstemperaturbereich | -25~+60ºC(> 45ºC Deloading) |
| Relative Luftfeuchtigkeit | 0~95 % |
| Max. Betriebshöhe | 4000m (> 3000m Leistungsminderung) |
| Schutzgrad | IP65 |
| Topologie | Ohne Transformatorenlos |
| Stromverbrauch bei Nacht (W) | < 1 |
| Cooiong-Methode | Natürliche Konvektion |
| Rauschunterdrückung (dB) | < 25 |
| Anzeigen | LCD |
| Garantie (Jahr) | 5/10/15/20/25 (Optional) Jahre |
| Solarregler |
| Nennlader (A) | 40A | |
| Nenngleichspannung (V) | 24/48 Automatische Identifikation | |
| Solareingang Max. Spannung (V) | 42/84 | |
| Batterie | Überladeschutzspannung (V) | 28, 6/57, 2 |
| Batterie | Überladung Rückspannung (V) | 27, 4/54, 8 |
| Batterie | Konstante Ladespannung (V) | 27/54 |
| Batterie | Überentladung Alarmspannung (V) | 20/40 |
| Umwelt Feuchtigkeit Und Temperatur | 0-90% Kein Kondensieren, 55ºC | |
| Schutzfunktionen | Schutz gegen Anti-Charge in der Nacht, Überladung, Überentladung, Gelenk-umgedreht von Solarmodulen | |
| PV-Kombinierer-Box |
| Komponenten | Parameter | Funktion |
| Leistungsschalter (Luftschalter) | 16A | Wenn der Strom des geschützten Stromkreises den angegebenen Wert überschreitet, Der Leistungsschalter wird Automatisch Unterbrochen, um den gesamten Stromkreis zu schützen. |
| Fusegear | 16A | Wenn der Strom des geschützten Stromkreises den angegebenen Wert überschreitet, Der Rumpf wird automatisch abreißen |
| Überspannungsschutzeinrichtung (SPD) | UC: 420V lmax: 20kA; Zoll: 10KAUp≤1, 8KV | Photovoltaik Blitzschutzgerät |
| Einphasiger, selbstständiger zweifacher Überspannungsschutz | Arbeitsbereich 220V, 50Hz, Überspannungsschutz UVO = 270V±5V Unterspannungsschutz UOE = 170±5V | Wenn die Stromkreisspannung höher oder Niedriger ist, schaltet sie sich automatisch ab. Wenn die Spannung den Standardpegel Erreicht, wird sie automatisch wiederhergestellt. |
| Messerschalter | / | Automatisch/von Hand |
| Leiter | Verzinnter feiner Kupferstrang, gemäß VDE0295/IEC60228. Klasse 5 |
| Isolierung | Polyolefin Copolymer Elektron-Strahl koss-verknüpft |
| Mantel Jacke | Polyolefin Copolymer Elektron-Strahl koss-verknüpft |
| Nennspannung | UO/U=600V/1000VAC, 1000V/1800VDC |
| Prüfspannung | 6500V, 50Hz, 5min |
| Nenntemperatur | -40-125 Grad, über 25 Jahre (TÜV) |
| Brandleistung | IEC 60332-1 |
| Rauchentwicklung | IEC61034, EN 50286-2 |
| Geringe Brandlast | DIN 51 900 |
| Zertifizierung | TÜV 2PFG 1169/08 2007 PV1--F |
| Montagesystem |
Die Windkapazität eines solchen Montagesystems kann (40m/s, 32, 5kg/Quadratmeter, Ebene 13), Schneelast kann 70kg/Quadratmeter erreichen
Das gesamte System verfügt über eine starke Sicherheitsleistung.
Kann auf der Grundlage der tatsächlichen Situation des Kunden angepasst werden
Das Montagesystem kann mit der besten Lösung basierend auf Hangdach, flachem Boden und Erdboden entwickelt werden
