Grundlegende Informationen.
Produktbeschreibung

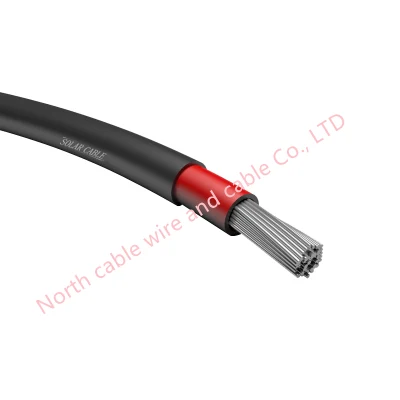

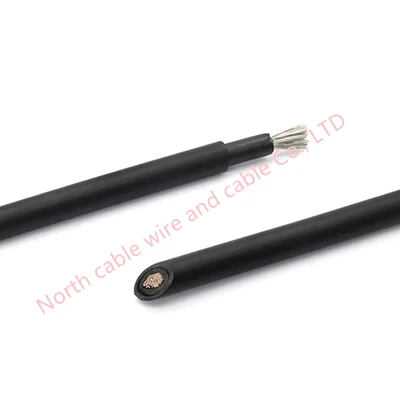

PV1-F-06/1KV Photovoltaikkabel
PV1-F Photovoltaikkabel ist ein spezielles Kabel, das für Solarmodule in der Anlage verwendet wird. Es hat die Eigenschaften der Witterungsbeständigkeit, hohe Temperaturbeständigkeit und Reibungsbeständigkeit. Es hat eine lange Lebensdauer und hochwertige sauerstofffreie verzinnte Kupferleiter. Um die überlegene leitfähige Wirkung zu gewährleisten, besitzen Hochleistungs-Isoliermaterialien und Mantelmaterialien nach der Strahlungsvernetzung durch einen hochenergetischen Elektronenbeschleuniger zuverlässige isolierende und mechanische Eigenschaften.

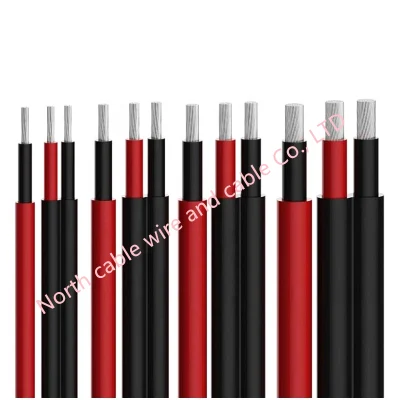

1500V Photovoltaikkabel H1Z2Z2-K H1Z2Z2-K, 1500V DC Photovoltaikkabel wird in der Photovoltaik-Stromerzeugungsanlage mit nominaler Spannung von 1,5KV DC zwischen dem Leiter und dem Leiter sowie dem Leiter und der Masse verwendet. Es handelt sich um ein verbessertes Produkt auf Basis des ursprünglichen PV1-F-06/1KV Photovoltaikkabels. Bessere Anti-Aging-Wirkung.

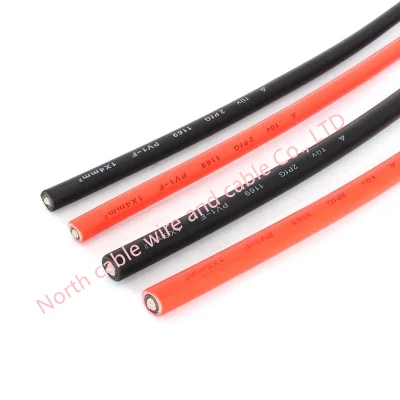

PV1-F Photovoltaikkabel
| Modell: | PV1-F | Außendurchmesser der Leiterlitze: | 2,60mm |
| Anwendungsstandard: | 2 Pfg 1169/08,2007 | Nenndicke der Isolierung: | 0,8mm |
| Leitermaterial: | IEC 60228, Kategorie 5 verzinnter Kupferlitze | Nenndicke Der Ummantelung: | 0,9mm |
| Isoliermaterial: | Strahlungsvernetztes, rauchfreies halogenfreies, flammhemmendes Polyolefin | Außendurchmesser des fertigen Drahtes: | 6,1±0,1mm |
| Mantelmaterial: | Strahlungsvernetztes raucharm-halogenfreies flammhemmendes Polyolefin | Leiterwiderstand (20ºC): | ≤5.09Ω/km |
| Nennquerschnitt: | 4 mm2 6 mm2 | Temperatur der Arbeitsumgebung ºC: | -40~+90 |
| Strombelastbarkeit: | 5 hoch | Höhere Leitertemperatur: | +120ºC |
| Anzahl der Kerne: | 1 | Zulässige Temperatur für Referenzkurzschluss: | 200ºC5S |
| Leiteraufbau: | NR./mm 56/0,30 | Nennspannung: | DC: 1,8kv AC U. /U: 0,6/1KV |
| Leiterabschnitt | 0,5 mm2-300 mm2 (andere Spezifikationen können angepasst werden); | Umgebungstemperatur | -40ºC bis +90ºC; -40 bis +194 |
| Leiter | Verzinnter Kupferlitzdraht entspricht der Kategorie EN60228,5 Weichleiter | Maximale Kurzschlusstemperatur | 280 OC, +536 OF |
| Isolierung | Raucharm halogenfreie strahlungsvernetztes Polyolefin | Biegeradius | Feste Installation>4x; Mobile Installation>5x; |
| Ummantelung | Raucharm halogenfreie strahlungsvernetztes Polyolefin | Materialeigenschaften /Standards | Brandleistung: EN 60332-1-2:2004; Null Rauchentwicklung: 1EC61034: Mindestens 60% Lichtdurchlässigkeit |
| Nennspannung | DC 1,5/1,5KV AC 1,0KV | Geringe Brandlast | DIN 51900 |
| Prüfspannung | 6500V, 50Hz, 5 Minuten | Zertifizierung | EN50618:2014 UHR |
| Temperaturklasse | -45ºC bis 125ºC; -45 bis +257 | Anwendungsstandard | EN50618:2014 UHR |
| Querschnitt (mm2) | Leiterkonstruktion (n/m) | Leiter AD (Mm) | Kabel Außen (Mm) | Max. Widerstand (Ω/km) | Aktuelle Kapazität Der Karren A) | Isolierung Min. Wand Dicke (Mm) | Ummantelung Min. Wand Dicke (Mm) |
| 1 x 1,5 mm2 Solarkabel | 30/0,25 | 1,58 | 4,90 | 13,30 | 30 | 0,67 | 0,73 |
| 1 x 2,5 mm2 pv-Kabel | 50/0,25 | 2,02 | 5,45 | 7,89 | 41 | 0,67 | 0,73 |
| 1 x 4 mm2 Solar-pv-Kabel | 56/0,3 | 2,60 | 6,10 | 4,75 | 50 | 0,67 | 0,73 |
| 1 x 6 mm2 pv-Solarkabel | 84/0,3 | 3,42 | 7,20 | 3,39 | 70 | 0,8 | 0,80 |
| 1 x 10 mm2 Solarpanel-Kabel | 142/0,3 | 4,56 | 9,00 | 1,95 | 98 | 0,9 | 0,90 |
| 1x16 mm2 Solarsystem Verkabelung | 228/0,3 | 5,60 | 10,20 | 1,24 | 132 | 1,00 | 0,90 |
| 1 x 25 mm2 Photovoltaikkabel | 361/0,3 | 6,95 | 12,00 | 0,795 | 176 | 1,19 | 0,92 |
| 1 x 35 mm2 Photovoltaikkabel | 276/0,40 | 8,74 | 13,8 | | 218 | 1,20 | 1,00 |
| Querschnitt mm2 | Leiterkonstruktion (n/mm) | Leiter AD (Mm) | Kabel Außen (Mm) | Max. Widerstand (Ω/km) | Aktuelle Kapazität Der Karren A) |

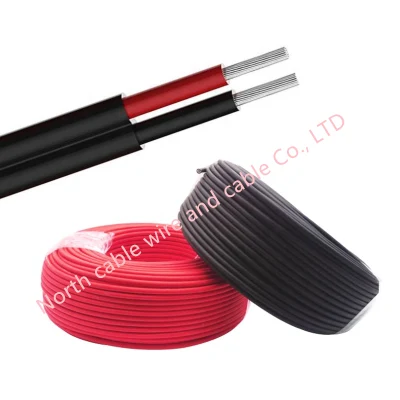

| 2 x 1,5 mm2 zweiadriges Solarkabel | 30/0,25 | 1,58 | 8,3 ± 0,2 | 13,30 | 30 |
| 2 x 2,5 mm2 zweiadriges PV-Solarkabel | 50/0,25 | 2,02 | 9,2 ± 0,2 | 7,98 | 41 |
| 2 x 4 mm2 zweiadriges Solarkabel | 56/0,3 | 2,60 | 12,0 ± 0,2 | 4,75 | 50 |
| 2 x 6 mm2 pv-Kabeldraht | 84/0,3 | 3,42 | 13,5 ± 0,2 | 3,39 | 70 |
| 2 x 10 mm2 Solarkabel | 142/0,3 | 4,56 | 17,6 ± 0,2 | 1,95 | 98 |
| 2 x 16 mm2 Solarkabel | 228/0,3 | 5,60 | 19,8 ± 0,2 | 1,24 | 132 |
NoticeZusätzlich haben wir andere Modelle und Größen, kontaktieren Sie uns bitte, wenn Sie benötigen, Danke.
FAQ Q1. Sind Sie ein Hersteller?
Ja, wir sind eine herstellereigene Fabrik mit fast 20 Jahren Erfahrung.
Q2. Was sind Ihre Hauptprodukte?
Hauptprodukte einschließlich: ACSR, AAC, AAAC, ACAR, ACSS, ACSS/TW, ACCC, ACSR/AW, ACS, GSW, Luftgebündeltes Kabel (niedrige/mittlere Spannung), Stromkabel, Kupferlegierungsdraht für elektrisches Eisenbahnsystem
Q3. In welche Länder und Regionen wurden Ihre Produkte exportiert?
Asien, Südamerika, Nordamerika, Europa, Afrika, Ozeanien, einschließlich: Peru, Kolumbien, Chile, Korea, Amerika, Philippinen, Vietnam, Singapur, Australien, Dominica, Kenia, Polen, Pakistan, Ruanda, Brasilien, Myanmar, Sambia, Kongo, Ecuador, Lesotho, Bolivien, Thailand, Deutschland, Angola, Jemen, Indien, Niederlande, Benin, Malediven, Kanada, Honduras, Albanien, Burundi, Paraguay, Sri Lanka, Neuseeland, Bahrain, Costa Rica, Trinidad und Tobago, Guyana, Nicaragua, Mongolei, Haiti, Ghana, Mazedonien usw.
Q4. Ist die Qualität Ihrer Produkte garantiert?
Ja, die Qualität unserer Produkte ist sehr garantiert. Die Produkte sind ISO 9001, ISO 14001, OHSAS 18001 zertifiziert. Unsere Werkstätten sind mit fortschrittlichen Produktions- und Inspektionsgeräten ausgestattet und die Produkte entsprechen streng internationalen Standards oder den Anforderungen der Kunden. Wir führen 100%-Inspektion für jede Charge von Halbzeug und Fertigprodukten durch.
Q5. Was ist das Paket der Produkte ?
Das Paket ist normalerweise hölzerne Fässer, Stahlfässer, Stahl-hölzerne Fässer oder entsprechend Anforderung der Kunden.
Q6. Wie kann ich Proben bekommen?
Bitte informieren Sie die detaillierten Informationen über die Probe, die Sie benötigen. Wenn wir nicht das genaue Modell haben, überlegen Sie bitte, ob das ähnliche Modell für Sie in Ordnung ist. Wir stellen die kostenlosen Muster zur Inspektion zur Verfügung, während Fracht berechnet wird.
Q7. Was sind unsere Zahlungsbedingungen ?
Wir können folgende Zahlungsbedingungen akzeptieren: T/T, L/C.
Willkommen, um sofort zu bestellen !
