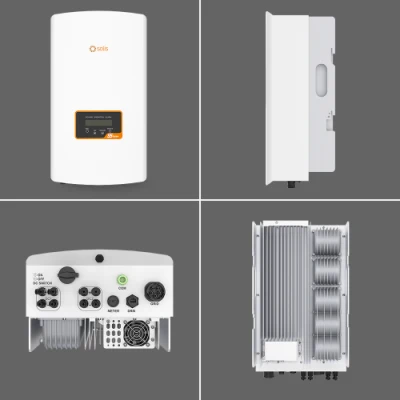

Produktbeschreibung
Produktserie
Anwendung

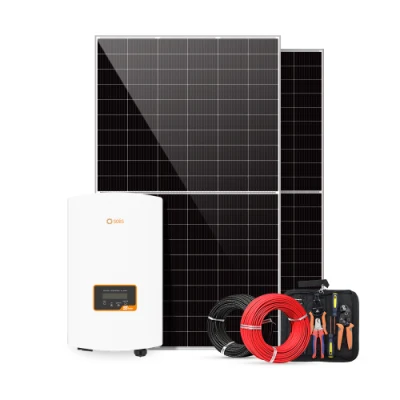

Paket Und Bilder

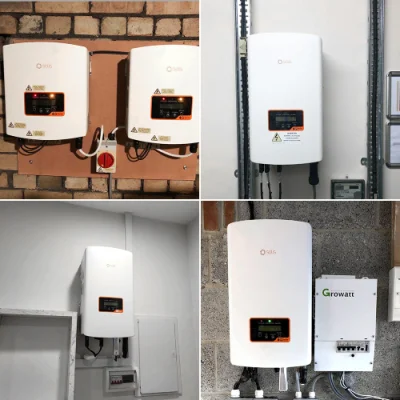

Projekte
Kontaktieren Sie Uns

Grundlegende Informationen.

Modell Nr.

Hybrid 3-20kw

Marke

Solis

Art

DC / AC-Wechselrichter

Energiequelle

Solarenergie

Schaltungstopologien

Vollbrücken

Natur Wave String

Sinus Wechselrichter

Transportpaket

Carton Box

Spezifikation

333*579*253 mm

Warenzeichen

Solis

Herkunft

China

Produktionskapazität

50000/Week

Produktbeschreibung

Modellname	700-4G	1000-4G	1500-4G	2000-4G	2500-4G	3000-4G	3600-4G
Eingang DC
Empfohlen max PV-Leistung	0,9kW	1,2kW	1,8kW	2,3kW	3kW	3,5kW	4kW
Max. Eingangsspannung	600V
Nennspannung	200V			330V
Anlaufspannung	60V			90V
MPPT-Spannungsbereich	50-500V			80-500V
Max. Eingangsstrom	11A						19A
Max. Kurzschlussstrom	17,2A						30A
MPPT-Nummer/Max. Anzahl der Eingabezeichenfolgen	1/1						1/2
Ausgang AC
Nennausgangsleistung	0,7kW	1kW	1,5kW	2kW	2,5kW	3kW	3,6kW
Max. Scheinbare Ausgangsleistung	0,8kVA	1,1kVA	1,7kVA	2,2kVA	2,8kVA	3,3kVA	3,6kVA
Max. Ausgangsleistung	0,8kW	1,1kW	1,7kW	2,2kW	2,8kW	3,3kW	3,6kW
Nennnetzspannung	1/N/PE, 220/230V
Nennnetzfrequenz	50/60Hz
Nennstrom Netzausgang	3,2A/3,0A	4,5A/4,3A	6,8A/6,5A	9,1A/8,7A	11,4A/10,9A	13,6A/13A	16A
Max. Ausgangsstrom	4,4A	5,2A	8,1A	10,5A	13,3A	15,7A	16A
Leistungsfaktor	>0,99 (0,8 führend - 0,8 rückrückschlagend)
THDI	<3 %
Effizienz
Max. Wirkungsgrad	97,2 %				97,5 %
Effizienz der EU	96,5 %				96,8 %
Schutz
DC-Verpolungsschutz	Ja
Kurzschlussschutz	Ja
Überstromschutz für Ausgang	Ja
Überspannungsschutz	Ja
Netzüberwachung	Ja
Schutz vor Inseleinwirkung	Ja
Temperaturschutz	Ja
Integrierter DC-Schalter	Optional
Allgemeine Daten
ABMESSUNGEN (BHT)	310373160 mm
Gewicht	7,4kg				7,7kg
Topologie	Ohne Transformatorenlos
Eigenverbrauch	<1W (Nacht)
Umgebungstemperatur bei Betrieb	-25 BIS +60 ~ C.
Relative Luftfeuchtigkeit	0-100%
Schutz vor eindringenden Medien	IP65
Kühlkonzept	Natürliche Konvektion
Max. Höhe des Betriebs	4000m
Netzanschluss Standard	VDE-AR-N 4105, VDE V 0124, VDE V 0126-1-1, UTE C15-712-1, NRS 097-1-2, G98, G99, EN 50549-1/-2, RD 1699, UNE 206006, UNE 206007-1, IEC 61727
Sicherheits-/EMV-Standard	IEC 62109-1/-2, IEC 62116, EN 61000-6-1/-2/-3/-4
Funktionen
Gleichstromanschluss	MC4-Anschluss
Wechselstromanschluss	Schnellverbindungsstecker
Anzeigen	LCD
Kommunikation	RS485, optional: Wi-Fi, GPRS

Modelle	2,5K	3K	3,6K	4K	4,6K	5K	6K
Eingang DC
Empfohlen max PV-Leistung	3kW	3,5kW	4,2KW	4,6kW	5,3kW	5,8kW	6,6kW
Max. Eingangsspannung	550V	600V
Nennspannung	250V	330V
Anlaufspannung	60V	120V
MPPT-Spannungsbereich	50-450V	90-520V
Max. Eingangsstrom	11A/11A
Max. Kurzschlussstrom	17,2A/17,2A
MPPT-Nummer/Max. Anzahl der Eingabezeichenfolgen	2/2
Ausgang AC
Nennausgangsleistung	2,5kW	3kW	3,6kW	4kW	4,6kW	5kW	6kW
Max. Scheinbare Ausgangsleistung	2,8kVA	3,3kVA	4kVA	4,4kVA	5kVA	5kVA	6KVA
Max. Ausgangsleistung	2,8kW	3,3kW	4kW	4,4kW	5kW	5kW	6kW
Nennnetzspannung	1/N/PE, 220/230V
Nennnetzfrequenz	50/60Hz
Nennstrom Netzausgang	11,4A/10,9A	13,6A/13,0A	16,0A/15,7A	18,2A/17,4A	20,9A/20,0A	22,7A/21,7A	27,3A
Max. Ausgangsstrom	13,3A	15,7A	16,0A	21,0A	23,8A	25,0A	27,3A
Leistungsfaktor	>0,99 (0,8 führend - 0,8 rückrückschlagend)
THDI	<3 %
Effizienz
Max. Wirkungsgrad	97,8 %			98,1 %
Effizienz der EU	97,1 %			97,3 %
Schutz
DC-Verpolungsschutz	Ja
Kurzschlussschutz	Ja
Überstromschutz für Ausgang	Ja
Überspannungsschutz	Ja
Netzüberwachung	Ja
Schutz vor Inseleinwirkung	Ja
Temperaturschutz	Ja
Integrierter DC-Schalter	Optional
Allgemeine Daten
ABMESSUNGEN (BHT)	310543160 mm
Gewicht	11,5kg
Topologie	Ohne Transformatorenlos
Eigenverbrauch	<1W (Nacht)
Umgebungstemperatur bei Betrieb	-25 BIS +60 ~ C.
Relative Luftfeuchtigkeit	0-100%
Schutz vor eindringenden Medien	IP65
Kühlkonzept	Natürliche Konvektion
Max. Höhe des Betriebs	4000m
Netzanschluss Standard	VDE-AR-N 4105, VDE V 0124, VDE V 0126-1-1, UTE C15-712-1, NRS 097-1-2, G98, G99, EN 50549-1/-2, RD 1699, UNE 206006, UNE 206007-1, IEC 61727
Sicherheits-/EMV-Standard	IEC 62109-1/-2, IEC 62116, EN 61000-6-2/-3
Funktionen
Gleichstromanschluss	MC4-Anschluss
Wechselstromanschluss	Schnellverbindungsstecker
Anzeigen	LCD
Kommunikation	RS485, optional: Wi-Fi, GPRS
Kommunikation	RS485, optional: Wi-Fi, GPRS

Modelle	7K	8K	9K	10K
Eingang DC
Empfohlen max PV-Leistung	10,5 kW	12 kW	13,5 kW	15 kW
Max. Eingangsspannung	600 V
Nennspannung	330 V
Anlaufspannung	120 V
MPPT-Spannungsbereich	100-500 V
Max. Eingangsstrom	14 A / 14 A / 14 A
Max. Kurzschlussstrom	22 A / 22 A / 22 A
MPPT-Nummer/Max. Anzahl der Eingabezeichenfolgen	3 / 3
Ausgang AC
Nennausgangsleistung	7 kW	8 kW	9 kW	10 kW
Max. Scheinbare Ausgangsleistung	7,7 kVA	8,8 kVA	9,9 kVA	10 kVA
Max. Ausgangsleistung	7,7 kW	8,8 kW	9,9 kW	10 kW
Nennnetzspannung	1/N/PE, 220 V/230 V
Nennnetzfrequenz	50 Hz / 60 Hz
Nennstrom Netzausgang	31,8 A / 30,4 A	36,4 A / 34,8 A	40,9 A / 39,1 A	45,5 A / 43,5 A
Max. Ausgangsstrom	33,7 A	36,6 A	41,3 A	45,9 A
Leistungsfaktor	>0,99 (0,8 führend - 0,8 rückrückschlagend)
THDI	<3 %
Effizienz
Max. Wirkungsgrad	98,0 %
Effizienz der EU	97,1 %
Schutz
DC-Verpolungsschutz	Ja
Kurzschlussschutz	Ja
Überstromschutz für Ausgang	Ja
Überspannungsschutz	Ja
Netzüberwachung	Ja
Schutz vor Inseleinwirkung	Ja
Temperaturschutz	Ja
Integrierter AFCI (Schutz gegen Störlichtbogen)	Ja (1)
Integrierter DC-Schalter	Optional
Allgemeine Daten
ABMESSUNGEN (BHT)	333579253 mm
Gewicht	18,5 kg
Topologie	Ohne Transformatorenlos
Eigenverbrauch (Nacht)	<1 W
Umgebungstemperatur bei Betrieb	-25 BIS +60 ~ C.
Relative Luftfeuchtigkeit	0-100%
Schutz vor eindringenden Medien	IP66
Kühlkonzept	Natürliche Konvektion
Max. Höhe des Betriebs	4000 m
Netzanschluss Standard	G99, EN 50549-1, IEC 62116, IEC 61727, IEC60068, IEC 61683, EN 50530
Sicherheits-/EMV-Standard	IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4
Funktionen
Gleichstromanschluss	MC4-Anschluss
Wechselstromanschluss	OT-Anschluss
Anzeigen	LCD
Kommunikation	RS485, optional: Wi-Fi, GPRS

Modelle	3K	4K	5K	6K	8K	10K	12K	15K	20K
Eingang DC
Empfohlen max PV-Leistung	4,5 kW	6 kW	7,5 kW	9 kW	12 kW	15 kW	18 kW	22,5 kW	30 kW
Max. Eingangsspannung	1100 V
Nennspannung	600 V
Anlaufspannung	180 V
MPPT-Spannungsbereich	160-1000 V
Max. Eingangsstrom	16 A / 16 A						32 A / 32 A
Max. Kurzschlussstrom	20 A / 20 A						40 A / 40 A
MPPT-Nummer/Max. Anzahl der Eingabezeichenfolgen	2/2						2/4
Ausgang AC
Nennausgangsleistung	3 kW	4 kW	5 kW	6 kW	8 kW	10 kW	12 kW	15 kW	20 kW
Max. Scheinbare Ausgangsleistung	3,3 kVA	4,4 kVA	5,5 kVA	6,6 kVA	8,8 kVA	11 kVA	13,2 kVA	16,5 kVA	22 kVA
Max. Ausgangsleistung	3,3 kW	4,4 kW	5,5 kW	6,6 kW	8,8 kW	11 kW	13,2 kW	16,5 kW	22 kW
Nennnetzspannung	3/N/PE, 220 V/380 V, 230 V/400 V
Nennnetzfrequenz	50 Hz / 60 Hz
Nennstrom Netzausgang	4,6 A / 4,3 A	6,1 A / 5,8 A	7,6 A / 7,2 A	9,1 A / 8,7 A	12,2 A / 11,5 A	15,2 A / 14,4 A	18,2 A / 17,3 A	22,8 A / 21,7 A	30,4 A / 28,9 A
Max. Ausgangsstrom	4,7 A	6,4 A	7,9 A	9,5 A	12,7 A	15,9 A	19,1 A	23,8 A	31,8 A
Leistungsfaktor	>0,99 (0,8 führend - 0,8 rückrückschlagend)
THDI	<2 %
Effizienz
Max. Wirkungsgrad	98,3 %				98,5 %		98,6 %		98,7 %
Effizienz der EU	97,7 %				97,9 %		98,0 %		98,1 %
Schutz
DC-Verpolungsschutz	Ja
Kurzschlussschutz	Ja
Überstromschutz für Ausgang	Ja
Überspannungsschutz	Ja
Netzüberwachung	Ja
Schutz vor Inseleinwirkung	Ja
Temperaturschutz	Ja
Integrierter AFCI (Schutz gegen Störlichtbogen)	Ja (1)
Integrierter DC-Schalter	Optional
Allgemeine Daten
ABMESSUNGEN (BHT)	310563219 mm
Gewicht	17,8 kg							18,8 kg	20 kg
Topologie	Ohne Transformatorenlos
Eigenverbrauch (Nacht)	<1 W
Umgebungstemperatur bei Betrieb	-25 BIS +60 ~ C.
Relative Luftfeuchtigkeit	0-100%
Schutz vor eindringenden Medien	IP66
Kühlkonzept	Natürliche Konvektion						Intelligente redundante Lüfterkühlung
Max. Höhe des Betriebs	4000 m
Netzanschluss Standard	G99, VDE-AR-N 4105 / VDE V 0124, EN 50549-1, VDE 0126 / UTE C 15 / VFR:2019, RD 1699 / RD 244 / UNE 206006 / UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, EIFS 2018,2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530
Sicherheits-/EMV-Standard	IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4
Funktionen
Gleichstromanschluss	MC4-Anschluss
Wechselstromanschluss	Schnellverbindungsstecker
Anzeigen	LCD
Kommunikation	RS485, optional: Wi-Fi, GPRS
